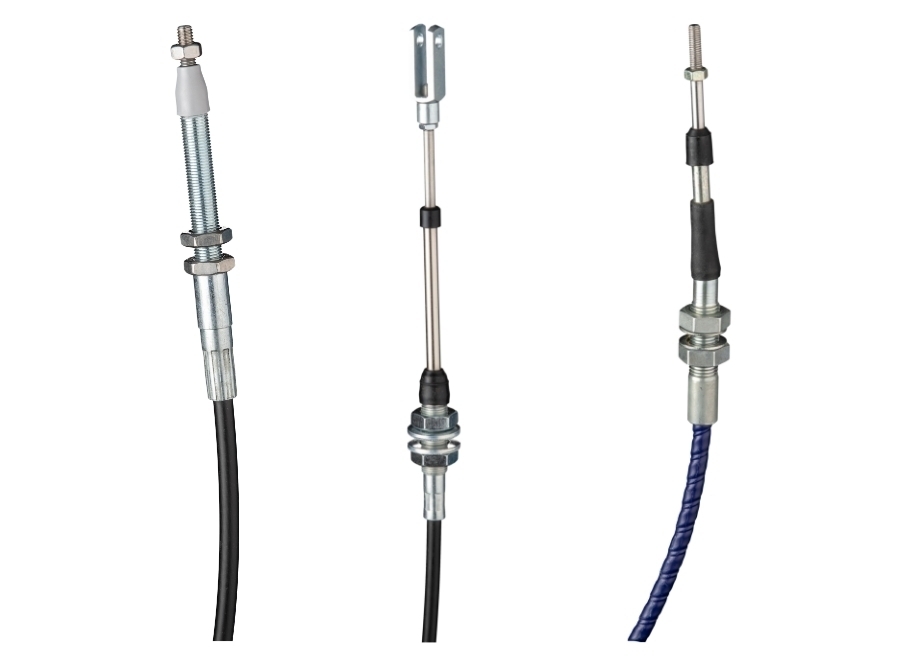

Das Druck-Zug Kabel ist eine spezielle Variante des Bowdenzugs und kann zusätzlich zu der Aufnahme von Zugbelastungen auch hohe Druckkräfte übertragen, sie sind in einer Vielzahl an Branchen vertreten. Sie werden zum Beispiel eingesetzt bei:

>> Antrieben
>> Arretierungen
>> Betätigungen
>> Bremsen
>> Gasbetätigung
>> Schaltung
>> Selektion
>> Sperrung
>> Steuerung

Beschreibung:

Wie der Bowdenzüge bestehen das Druck-Zug Kabel aus einer mehrschichtigen Konstruktion aus einer druckfesten Führungshülle auch Außenhülle, Führungsschlauch oder Mantel genannt. Die Führungshülle besteht aus dem Innenrohr, einem Drahtgeflecht mit Stützdrahtarmierung, welches das Innenrohr umgibt und einer Deckschicht aus Kunststoff, welche die Konstruktion vor Umwelteinflüssen schützt.

Technischer Aufbau:

Das Innenrohr aus Kunststoff dient der Führung des Innenzuges (bei Druck-Zug Kabeln meist ein Drahtseil mit Flachbandarmierung) und verhindert, dass Metall auf Metall reibt. Dieses Führungsrohr ist mit einem Metalldraht verstärkt, um höhere Kräfte und die Standzeit des Kabels zu erhöhen. Der Metalldraht besteht hier aus Runddrähten. In der technisch anspruchsvollsten Version des Bowdenzuges werden die Drähte auch noch in einem bestimmten Schlagwinkel um das Innenrohr angelegt und mit einem Stützdraht armiert.

Aufbau mit Stützdrahtarmierung:

Diese hochwertige Variante des Bowdenzugs, die Druck-Zug Kabel, werden beispielsweise zur Gang-Wahl bei Schaltgetrieben im Fahrzeugbereich eingesetzt.

Technische Eckdaten:

In der Praxis haben sich folgende Standards herauskristallisiert.

Außendurchmesser der Hülle: von 5 – 10 mm, Aufbau ist in Stahl verzinkt und Edelstahl möglich
Außendurchmesser des Innenzugs (Drahtseil):1,5 – 5 mm; Seilaufbau: 1x7, 1x19, 7x7, 7x19; Ausführung des Seils ist in Stahl verzinkt und Edelstahl möglich
Kraftaufnahme:5 – 10.000 Newton auf Zug und bis zu 6.000 Newton auf Druck
Temperaturen:-50°C bis + 100°C (dauerhaft) ; bis 180°C möglich
Biegeradien:ab 30 mm
Wirkungsgrad:von Faktor 1,1 bei einer 180° Verlegung bis Faktor 1,9 bei einer 720°Verlegung

Vorteile des Bowdenzugs im Überblick:

>> Hoher Wirkungsgrad
>> Komplexe Verlegung möglich
>> Sehr robust
>> Übertragung von Druck- und Zugkräften
>> Lange Standzeiten
>> Keine Wartung notwendig
>> Federt hohe Umweltbelastungen ab
>> Hohe Modularität

Sonderlösungen, welche die oben angegebenen Werte negieren, sind selbstverständlich möglich, kontaktieren Sie uns einfach und wir werden Sie mit einer spezifischen Lösung unterstützen.
