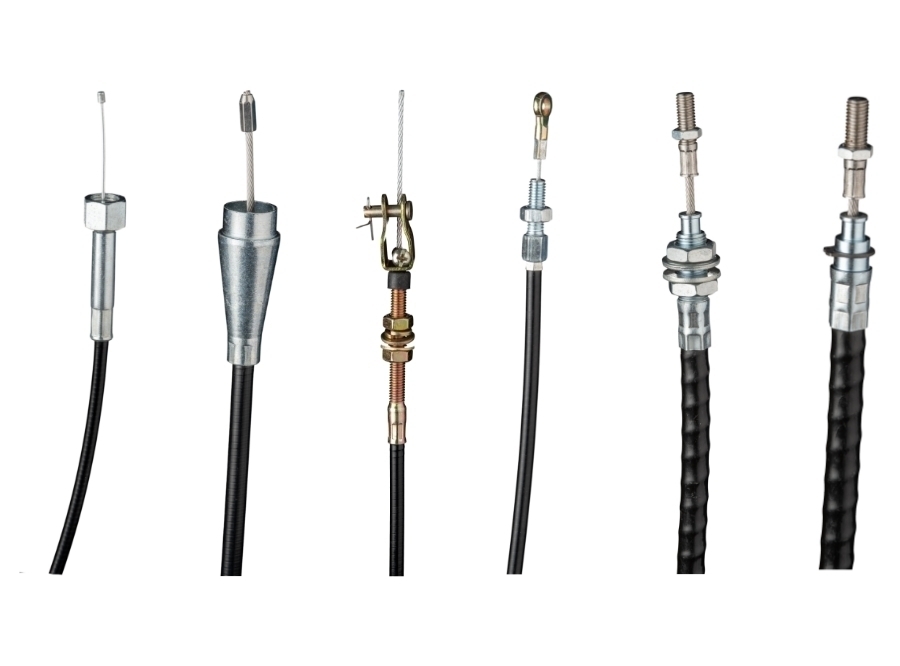

Zug-Kabel sind auch als klassische Bowdenzüge zu bezeichnen, in der Praxis sind damit allerdings dann schon meist Bowdenzüge gemeint welche hohen Kräfte und härteren Umwelteinflüssen ausgesetzt sind als der der einfache Bowdenzug. Um eine gedankliche Abgrenzung zu bilden könnte gesagt sein, dass „einfache“ Bowdenzüge zum Beispiel am Fahrrad eingesetzt werden und Zug-Kabel bei Bau- und Landmaschinen. Die Zug-Kabel sind in einer Vielzahl an Branchen vertreten. Sie werden zum Beispiel eingesetzt bei:

>> Arretierungen
>> Betätigungen
>> Bremsen
>> Entkopplungen
>> Entriegelungen
>> Gasbetätigungen
>> Gestuften Feinregulierungen
>> Justiermechanismen
>> Kupplungen
>> Notlösemechanismen
>> Schaltungen
>> Sperren
>> Steuerungen
>> Stufenlosen Feinregulierungen
>> Öffnungs- und Verriegelungsmechanismen

Beschreibung:

Bowdenzug ist ein synonymer Begriff der eigentlichen Ausführungen dieser Form der mechanischen Fernbetätigungen beschreibt. In der Praxis wird unter einem Bowdenzug allerdings meistens eine mechanische Fernbetätigung verstanden wie sie zum Beispiel bei der Fahrradbremse eingesetzt werden. Also die „einfachste“ Form des Bowdenzuges. Daher haben wir die verschiedenen Ausführungen auch in die Produktkategorien Bowdenzüge, Flexible-Wellen, Druck-Zug Kabel und Seilzüge aufgeteilt.

Der Aufbau ist äquivalent zu dem Aufbau der Bowdenzüge bestehen in der Regel aus einer Führungshülle auch Außenhülle, Führungsschlauch oder Mantel genannt. Dieser kann aus reinem Kunststoff wie PE,PA oder POM sein. Oft ist die Führungshülle aber eine mehrschichtig aufgebaute Konstruktion.

Dieser mehrschichtige Aufbau besteht aus dem Innenrohr, einem Drahtgeflecht, welches das Innenrohr umgibt und einer Deckschicht aus Kunststoff welche die Konstruktion vor Umwelteinflüssen schützt.

Technischer Aufbau:

Das Innenrohr aus Kunststoff dient der Führung des Innenzuges (Seil, Draht oder Litze) und verhindert das Metall auf Metall reibt. Dieses Führungsrohr ist mit einem Metalldraht verstärkt um höhere Kräfte aufnehmen und die Standzeit des Bowdenzuges zu erhöhen. Der Metalldraht kann aus Runddrähten oder Flachdrähten bestehen.

Aufbau mit Flachdraht

In der technisch anspruchsvollsten Version des Bowdenzuges werden die Drähte auch noch in einem bestimmten Schlagwinkel um das Innenrohr angelegt und mit einem Stützdraht armiert.

Technische Eckdaten:

In der Praxis haben sich folgende Standard herauskristallisiert.

Außendurchmesser der Hülle:von 5 – 10 mm, Aufbau ist in Stahl verzinkt und Edelstahl möglich
Außendurchmesser des Innenzugs (Drahtseil):1,5 – 5 mm; Seilaufbau: 1x7, 1x19, 7x7, 7x19; Ausführung des Seils ist in Stahl verzinkt und Edelstahl möglich
Kraftaufnahme:5 – 10.000 Newton auf Zug bei Druck-Zug Kabeln sind Druckkräfte von bis zu 6.000 Newton möglich
Temperaturen:-50°C bis + 100°C (dauerhaft) ; bis 180°C möglich
Biegeradien:ab 30 mm
Wirkungsgrad:von Faktor 1,1 bei einer 180° Verlegung bis Faktor 1,9 bei einer 720°Verlegung

Vorteile des Bowdenzugs im Überblick:

>> Hoher Wirkungsgrad
>> Komplexe Verlegung möglich
>> Sehr robust
>> Lange Standzeiten
>> Keine Wartung notwendig
>> Federt hohe Umweltbelastungen ab
>> Hohe Modularität

Sonderlösungen, welche die oben Angegebenen Werte negieren sind selbstverständlich möglich, kontaktieren Sie uns einfach und wir werden Sie mit einer spezifischen Lösung unterstützen.
